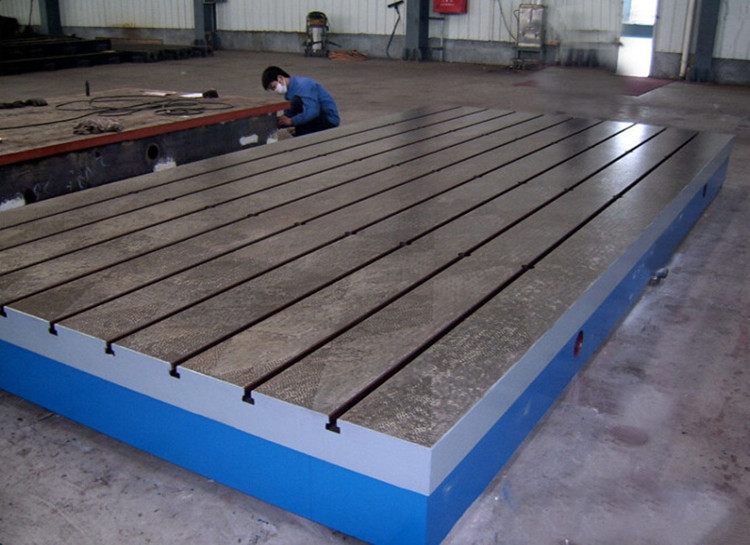

T型槽電機性能測試臺的技術參數

　　T型槽電機性能測試臺的適用范圍：發動機實驗室，為發動機、測功機等提供基礎實驗平臺，適用于各種檢測,試驗工作，精密測量用的基準平面;用于機械檢驗測量基準;檢查零件的尺寸精度或形位偏差，并作緊密劃線，T型槽電機性能測試臺可做成振動試驗臺,在機械制造中也是不可缺少的基本工具。

　　T型槽電機性能測試臺是專門應用于大型設備的基礎平板(平臺)，具有設計合理，結構穩定，精密度高，耐磨損等 點，技術參數：

　　1、平臺安裝后應能達到：全長范圍平面度不大于2.0mm，水平度0.2mm/m，全平臺范圍能 接地。

　　2、材料：HT250，鑄造圓角R15~20，鑄件用化學成分S<0.12%，P<0.15%，并需孕育處理。

　　3、整體結構合理，加強筋厚度均勻一致，內筋厚度不小于50mm。

　　4、平臺加工面粗糙度6.3。平臺精度按3級要求制造。平臺圖紙標注形位公差。

　　5、平臺應方便的進行二次灌漿，二次灌漿應全范圍充滿內腔。

　　6、鑄件應進行二次時效處理，其中毛坯成型后一次人工時效處理、粗刨后一次自然時效處理，自然時效時間為4個月，保證消除內應力，長期使用不變形。

　　7、鑄件內、外部不允許有疏松、砂眼、氣孔、夾渣、裂紋等鑄造缺陷，平臺不加工部位 清除型砂及毛刺，各銳邊修圓，加工面涂防銹油。

　　8、設有吊裝孔及接地螺孔(不小于M12)。

　　9、鑄鐵平臺使用壽命不小于30年，在使用年限內如出現移位、變形、地腳螺栓斷裂等質量問題所造成的一切損失，均由投標方負責。

　　10、毛坯外形尺寸只允許加大不允許減小。

　　11、鑄件全部要進行退火處理，退火工藝要求：退火溫度 500℃~550℃，加溫速度 ≤50~100℃，保溫時間 3~5小時，冷卻速度 ≤50℃，出爐 200℃以下出爐、空冷。

　　12、平臺結構：箱型筋板式結構，底部設有加強筋，承重力強，抗撞擊;

　　13、焊接平臺現貨規格有：1000×750 、1000×1000 、1000×1200 、1000×1500 、1000×2000 、1500×2000 、1500×2500 、1500×3000 、2000×3000 、2000×4000 、2500×3000 、2000×4500 、2000×5000 、2000×6000 、3000×6000 以上規格即訂即發貨，其它規格也可訂做。

         T型槽平臺,電機測試臺,T型槽測試臺生產廠家泊頭市泰通精密量具有限公司http://www.weinheimeropel.com/。
