專業設備裝配試驗焊接用地軌,T型槽地槽鐵的規格及技術參數

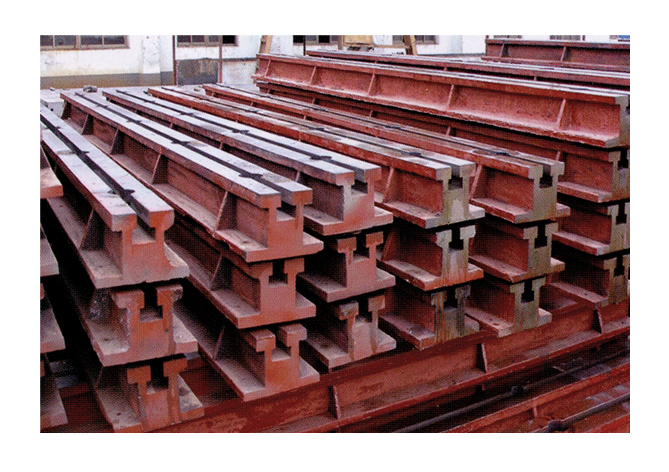

　　地軌,T型槽地槽鐵又叫鑄鐵地軌，T型槽地軌采用翻砂工藝鑄造而成，材質為灰鑄鐵HT200-HT250，是根據設備的固定點來設計、拼接成鑄梁平臺，用于大型設備的裝配、試驗、焊接和檢驗。

　　地軌,T型槽地槽鐵http://www.weinheimeropel.com技術參數：

　　1、別名：T型槽地軌,地梁,地槽鐵,基礎槽鐵，鑄鐵地軌，條形平臺

　　2、 點：節省材料成本，又可以占用很小的空間，性?xún)r(jià)比高;

　　3、材質：高強度鑄鐵HT200-300，工作面硬度為HB170-240;

　　4、地軌造型材料：型砂，粘土砂，芯砂，樹脂砂;

　　5、.地軌的埋設深度應與地面裝飾層持平或略高于3-5mm.

　　6、地軌安裝后，要任意1m長度內，水平偏差度不大于1mm，全長不大于2mm，軌道這間對應點的水平偏差不大于1mm,每?jì)蓷l軌道之間的平行度偏差小于2mm。

　　7、軌道的固定方法，在軌道的內側兩邊，按要求間距(約500-700mm)用M8鐵膨脹釘或射釘固定牢靠。軌道底面與地面必須緊密著力，不得有虛跨間隙，以防止地軌軌道載荷后彎曲變形。

　　8、地軌鑄件力學性能：抗拉強度：≥250N/mm2 硬度：HB=190-240

　　9、精度：上表面的不平度不大于0.3mm(在全長內);上下表面的不平行度不大于1.0mm(在全長內); 直線度在全長內不大于8mm。

　　地軌,T型槽地槽鐵規格：：(長×寬×高)(單位：mm)

　　1500×150×150 1500×200×150 1500×250×300 1500×300×400

　　2000×200×300 2000×250×300 2000×300×350 2000×350×350

　　2500×200×300 2500×250×300 2500×300×350 2500×300×400

　　2750×200×300 2750×250×300 2750×300×350 2750×300×400

　　3000×300×300 3000×300×350 3000×300×400 3000×320×400

　　3200×300×300 3200×300×350 3200×300×400 3200×320×400

　　3500×300×300 3500×300×350 3500×300×400 3500×320×400

　　4000×300×300 4000×300×350 3500×300×400 4000×320×400

　　4500×300×350 4500×300×400 4500×320×400 4500×350×400

　　5000×300×400 5000×350×400 5000×400×450具體規格可根據需方圖紙制作或雙方商定生產加工。
