劃線專用鑄鐵平板的使用方法及作用

　　劃線專用鑄鐵平板 是利用劃線工具(如劃線平板、劃線盤、角尺、單腳規等)使工件上有關的毛坯表面處于合適的位置，劃線平板劃線工作 地應用于單件或小批量生產中，學會(huì )用劃線平板是鉗工應該掌握的一項重要操作。

　　劃線專用鑄鐵平板的使用方法及工具：

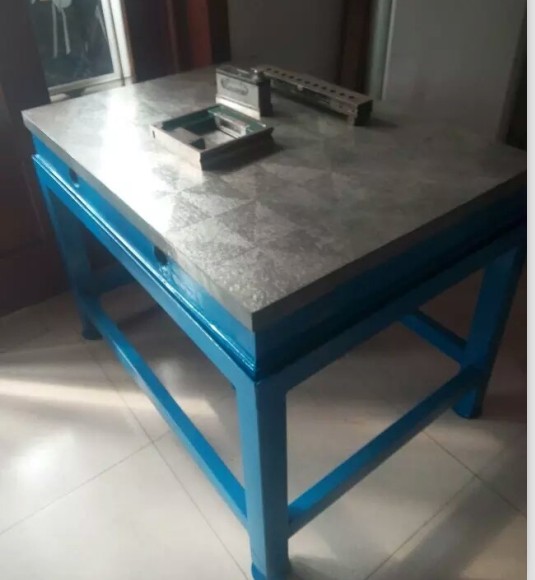

　　1、劃線平板：平臺由鑄鐵制成，平臺工作表面經過精刨或刮削加工，為劃線的基準面。

　　2、劃針：劃針是在工件上直接劃出加工線條的工具，常用鋼尺、角尺或樣板做導向來劃線。

　　3、劃線盤：立體劃線的主要工具，按需要調節劃針高度，并在平臺上拖動劃線盤，劃針即可在工件上劃出與平臺平行的線來，彎頭端可用來找正工件的位置。

　　4、圓規：圓規可以在工件上劃圓和圓弧、等分線段、等分角度以及量取尺寸等。

　　5、高度尺：高度尺是為劃線盤量取尺寸用的。

　　6、角尺(寬座角尺)：角尺是鉗工常用的測量垂直度的工具，劃線時常用作劃垂直線或平行線時的導向工具，也可用來調整工件基準在平臺上的垂直度。

　　7、V型鐵(V型架)：通常是用一個或兩個V型鐵安放圓柱型工件，使圓柱型工件便于定位，劃出中心線或找出中心。

　　8、方箱：方箱是用于裝夾工件，在方箱上制有V型槽，并附有裝夾裝置，在V型槽上可裝夾一定直徑范圍的圓柱形工件。

　　劃線專用鑄鐵平板http://www.weinheimeropel.com/的作用：

　　1、確定工作加工余量，明確加工界線確定工件上各加工面的加工位置，合理分配加工余量，使切削加工有明確的尺寸界線標志。用劃線平板在板料上按劃線下料，可做到正確排料，合理使用材料。劃線是加工前的準備。

　　2、檢驗毛坯形狀尺寸，剔除不合格毛坯可 檢查毛坯的形狀和尺寸是否符合圖樣，能否滿足加工要求。及時發現和處理不合格毛坯，避免加工后造成損失。

　　3、通過找正和借料補救零件各種鑄、鍛毛坯件，由于各種原因，形成形狀歪斜、偏心、各部分壁厚不均勻等缺陷。當形位偏差不大時，可以通過利用劃線平板劃線找正和借料的方法來補救。

　　劃線專用鑄鐵平板標準要求;

　　1、劃線平板材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理(人工退火600度-700度或自然時效2-3年)使用該產品的精度穩定，耐磨性能好。

　　2、劃線平板規格：200×200-2000×4000mm( 殊規格可按用戶圖紙訂做或雙方商定生產加工。

　　3、劃線平板精度：按 標準計量檢定規程執行，分別為0、1、2、3四個等級。
